破胎器(DC-PT01D)


第一章:系统概述

为使贵单位大门路口的路口行驶的安全性、方便性的要求,完全避免非允许车辆强行闯入,同时对允许车辆的进入不受阻碍,故设置阻车破胎器的作为道路阻挡设施。

系统由以下几部分组成:

1、阻车破胎器

2、系统控制中心

第二章:系统组成及设备说明

一、防撞破胎器

    由A3钢板(外形类似于减速带)及钢板刀片组成,采用机电一体遥控装置,操作简便,安全可靠,是拦截非允许车辆及恐怖车辆通行的先进设备。
在需要执行拦截任务时,按动遥控器上升键,破胎器内的钢板刀片迅即伸出,如车辆强行通过,轮胎将被刺破而放气,同时密集的钢板刀片也能有效阻止车轮轱辘通行而被迫停车。
拦截任务结束,按动遥控器下降键,钢板刀片迅即回位至地平面以下,转入待命状态。
该产品具有破胎、阻车双重作用,价格低廉,能部分替代路障机(防撞墙)的作用。

2、设备参数

型号




应用范围

重点区域路口安全防护


整体材质

A3


表面处理

马路漆


防护等级

IP67


指定色

红黄相间


设备长度(拦截宽度)

5000mm


设备宽度

设备总宽:600/500mm


设备自重

150kg/m(约)


设备高度

50mm


承载重量

60T


刀片升起高度

 120mm


刀片厚度

12mm


刀片间距

120mm


运动形式

液压式


工作环境

                      -40℃~+70℃


升降控制

近程线控


控制距离

≤100M


升/降时间

 2


供电方式

220-380v(±10)50-60HZ


输出功率

350W


控制单元

逻辑单元控制



第三章:系统配置清单

设备名称

配置/功能

型号

数量

单位

单价(元)

总价(元)

备注

一、 阻车破胎器设备

1、阻车破胎器

主机、升降拦截5米


1




2、破胎器控制柜

电器箱+遥控器+电线


1




设备总计

大写:




第四章:产品图例

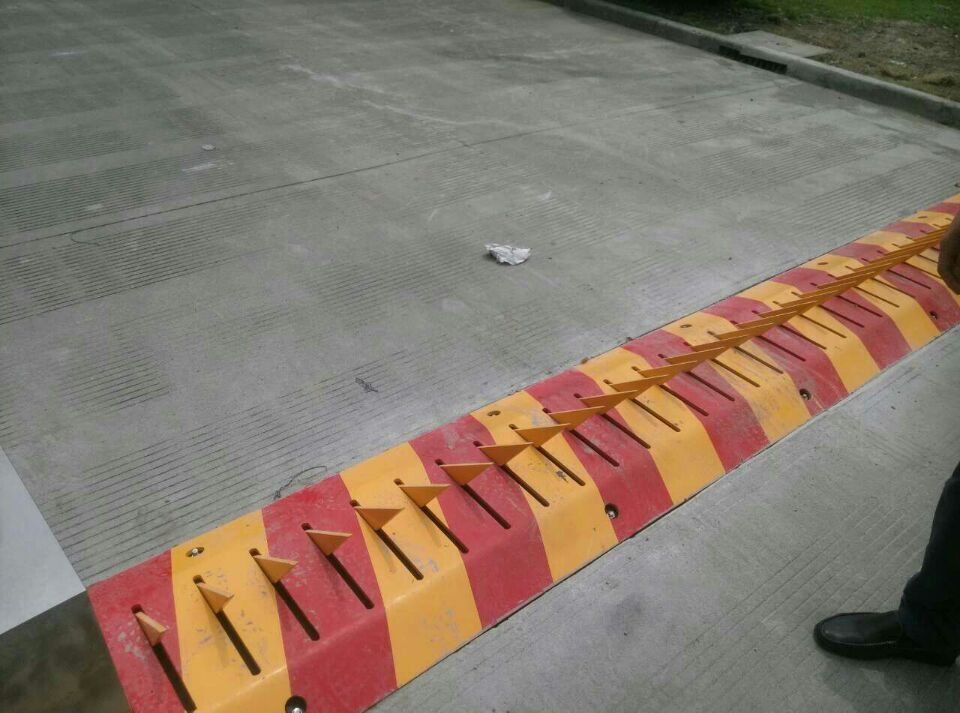

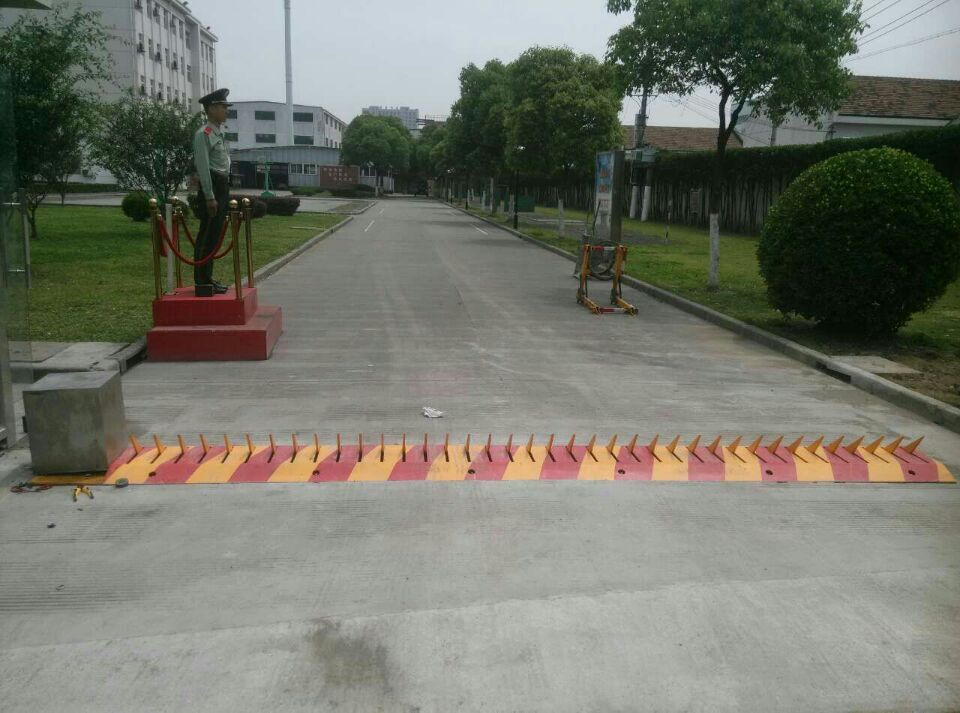

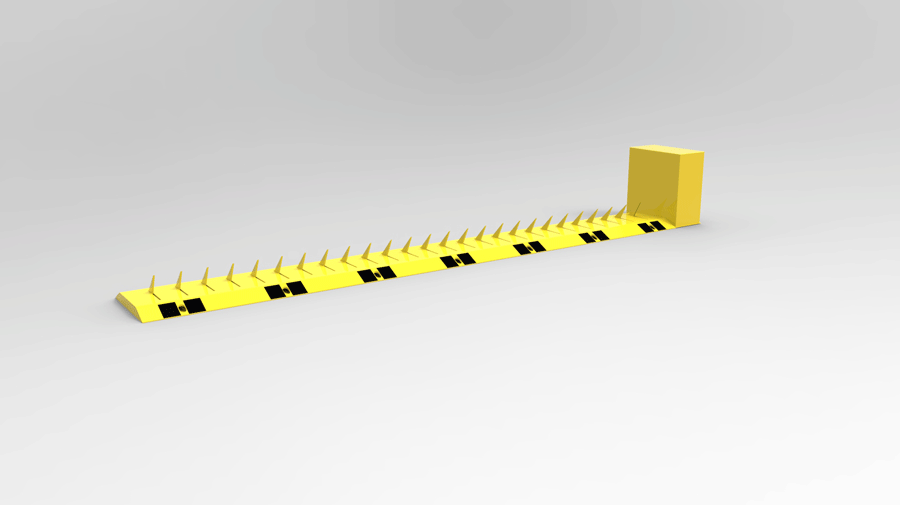

阻车破胎器



第五章:安装说明

1.破胎器安装需要拦截的路面宽度

   根据客户的实际路口宽度选定,破胎器拦截的宽度。

    标准型2.5m/3m/3.5m/4m/4.5m/5.5m

2.破胎器安装的环境要求

1需要安装的路口路面一定要有足够平面度。

2安装的马路面一定要是混泥土浇注,(因为要在路面上打膨胀螺栓)

  要是路面不是混泥土浇注的,可做局部浇铸,(需要打膨胀螺栓的位置做成水泥路面c25

  以上标号水泥)

3安装的路口或大门口一定要有动力电源可用。(220v-380v)

4 安装破胎器的马路侧面要有足够安装传动系统,工作站的空间(控制柜)0.7x0.7米。

3破胎器安装

1:破胎器安装简单方便,只需打上几个膨胀螺栓就可以了(根据破胎器的长度而定)

2:根据路面的地理位置情况做排水,防尘处理

3:安装完毕破胎器,一定要进行破胎器与传动系动的调试。

 如果长期不进行使用,也应对矿用阻车器进行维护和保养。①要做好设备的防水和防潮工作,避免设备由于受潮而出现故障;②防止气缸出现生锈的现象,并定期对其进行润滑,以免生锈影响使用性能;③对于控制箱内的密封圈等部件需要定期进行检查,看其是否完好,要避免其受到高温和腐蚀的损害。

4 使用与养护

1:破胎器的操作可分为遥控器、按键/脚踏键、和其它设施联动。

   A.遥控器:遥控器上的按钮键    ■  停止键 ▲上升键▼下降键

   B.按键/脚踏键       a. 按键        上、下、停

                               b.脚踏键      上(红色) 下(绿色)

2:破胎器的保养

   A. 定期对设备进行检查,操作破胎器升降,检查是否运行正常。

   B. 定期对破胎器传动轴加油(斯凯孚 黄油

   C. 对控制柜进行查看:

     1. 防潮风扇是否运行;

     2. 控制系统的指示灯;

     3. 控制柜与破胎器连接处的密封圈是否损坏;

     4. 检查电源开关;

     5. 检查电机运转是否有噪音。
