第一章:系统概述
为使贵单位大门路口的路口行驶的安全性、方便性的要求,完全避免非允许车辆强行闯入,同时对允许车辆的进入不受阻碍,故设置防撞路障机的作为道路阻挡设施。
系统由以下几部分组成:
1、防冲撞路障机;
2、系统控制中心
3、手动升降单元
第二章:系统组成及设备说明
一、防恐翻板路障机
路障机(防撞墙)属于高防暴控制道路车辆通行设备,适用于敏感区域及重点防范区域的机动车通道及大门,防止非允许车辆强行闯入,具有很高的实用性、可靠性及安全性。路障机(防恐墙)主要由路障机机架、液压驱动系统及电控系统三部分组成。
其特点为强制性拦截,承重、抗撞能力强,操作简便、灵活,液压传动,动作平稳、快捷、噪声低,通行能力强,安全可靠。

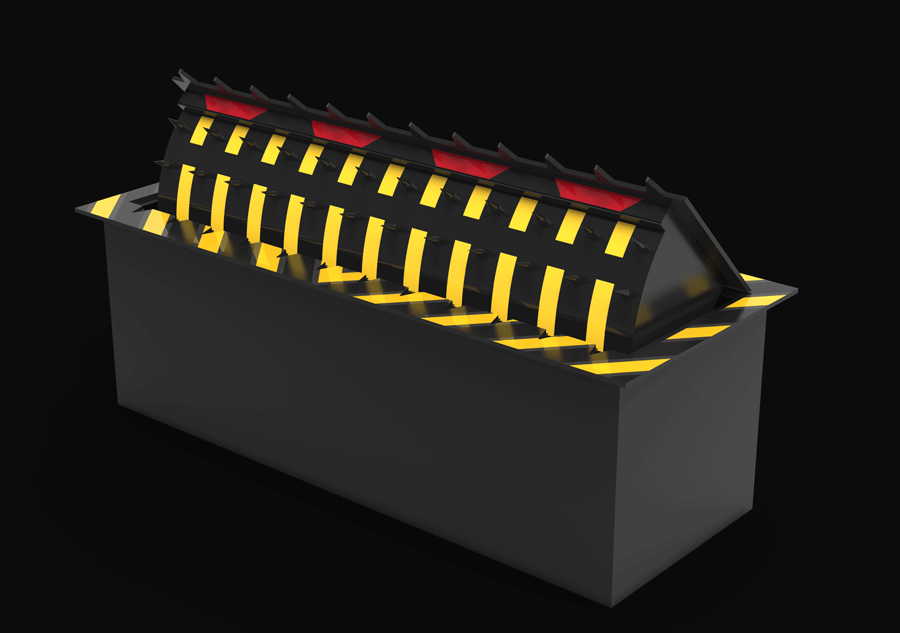

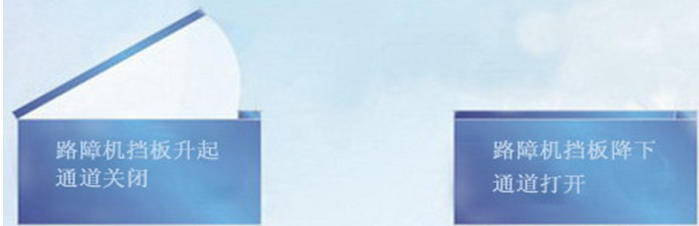

(路障机工作示意)
2、设备参数
型号 | (重型防暴) |
整体材质 | A3钢 |
背板壁厚 | 25mm |
设备长度(拦截宽度) | 3000mm |
设备宽度 | 1450mm |
设备高度 | 1000mm |
拦截高度 | 600mm(起升角度不大于45°) |
举升力 | 5T |
防锈处理 | 马路漆 |
承载重量 | 80T |
瞬间抗冲击力 | 不小于1000吨 |
运动形式 | 液压驱动 |
工作环境 | -40℃~+70℃ |
升降控制 | 线控 / 遥控 / 联动 |
控制方式 | OMRON PLC 可编程控制器控制 |
联动模式 | 可与A/B门系统,升降柱系统联动 |
控制距离 | ≤100M |
升/降时间 | ≤4秒 (升起低于1.5-3秒,下降2秒可调) |
动力系统电压 | 380V 50Hz |
控制系统电压 | 220V 50Hz |
断电应急处理方式 | 手动升降单元 |
输出功率 | 3.5KW |
第三章:系统配置清单
设备名称 | 配置/功能 | 型号 | 数量 | 单位 | 单价 | 总价 |
一、 路障机设备 | ||||||
3、防冲撞路障机 | 主机、升降拦截3米 | 1 | 台 | |||
4、路障机控制柜 | 控制系统,指挥运行,液压油,油管 | 1 | 台 | |||
设备总计 | 大写: | |||||
第四章:产品图例

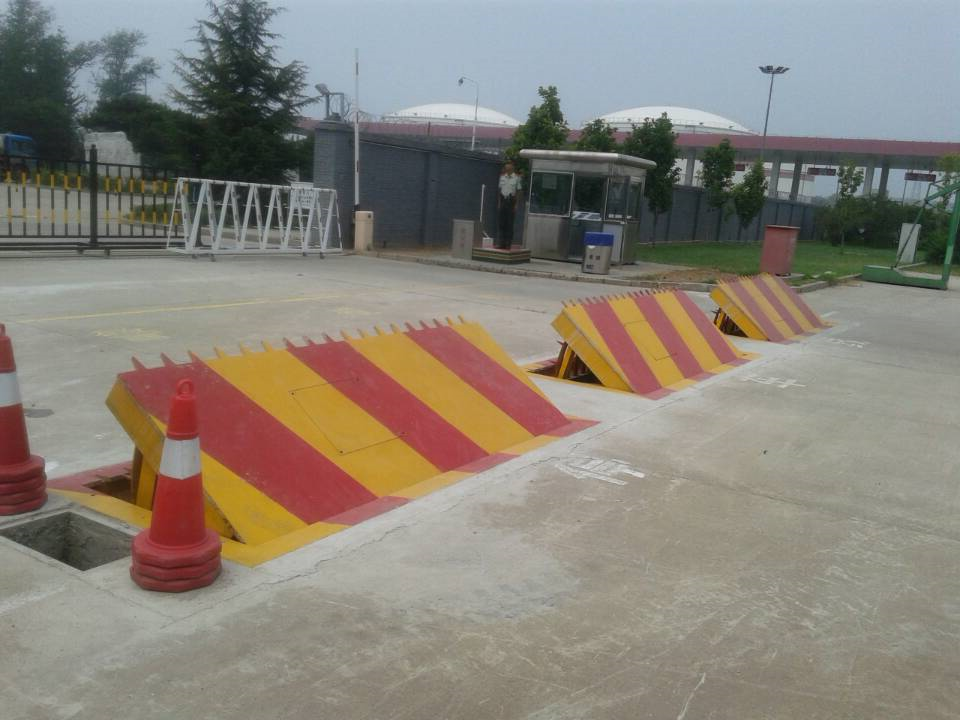

防恐路障机
北京长辛店油库

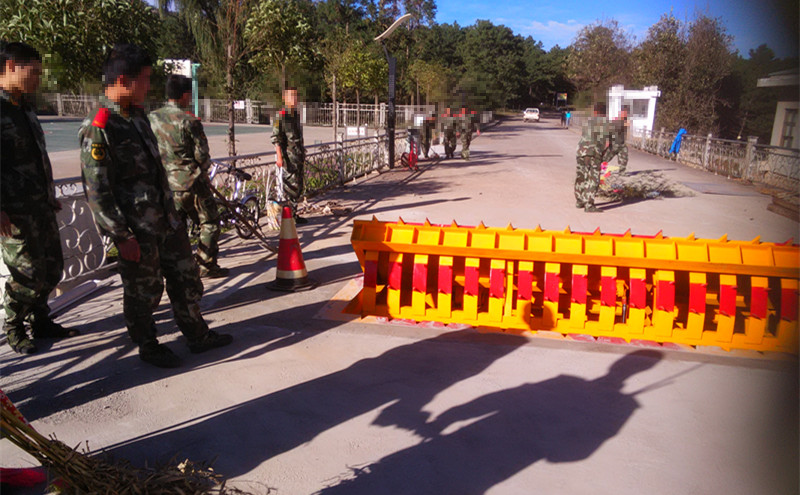

云南宣威武警部队
第五章:路障机安装施工流程
施工流程
1、路障机土建施工(挖坑)前测量好实际距离,路障机居中安装,确定路障机圆心,按照路障机的大小尺寸确定半径,并确定好路障机与道闸之间的距离后,划好范围,方可开始土建作业;
2、按照路障机的安装说明及安装图纸尺寸,挖好基槽;
3、在路障机基槽与控制中心(控制房)之间切割宽300mm×深300mm管道槽,用以埋设油管通道及信号线管;
4、在路障机基槽底部预设排水沟槽;
5、外接排水管道;
6、浇注混凝土埋设排水管同时放置网状钢筋笼(体积小于路障机基槽即可);
7、将路障机完全垂直置于基坑中摆放好,并将信号线及高压油管从路障机内接出至预留走线钢管;
8、根据现场地质情况,浇注C40商品混凝土(必要时在水泥中浇铸钢筋增加强度,以满足荷载要求),同时要保持路障机的水平和垂直度;
9、切好走线槽及环路线圈槽以便布线;
10、安装控制中心;
11、接通路障机控制线路;
12、调试路障机,以达到买方要求的使用功能;
13、验收并交付使用。
