升降柱


系统是采用微型电机通过一个集成阀件的连接块与齿轮泵和油箱连接,然后与一体化液压缸装配而构成一个完整的微型液压系统,通过结构件将该系统安装于路障主体的内部,完成了电能->机械能->液压能的完整转化过程,真正实现了微型机、电、液一体化。控制方式灵活机动,除常规线控(即手动按键盒)外,可采用近/远程遥控以及近程刷卡、远程射频读卡控制,并可通过计算机实现程序化控制,适用于高频度、高安全车辆进出场所。应用于小区、步行街、公园、风景区、学校、消防通道、广场、停车场等区域。

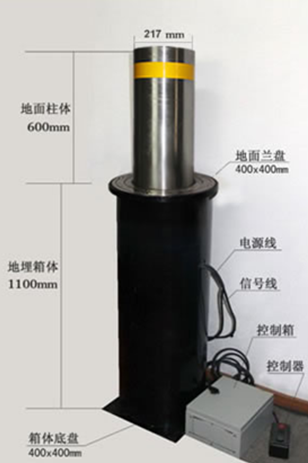

所谓一体型升降柱,是将微型液压系统内置于升降柱柱体中,每个升降柱都是一个独立单元。

优点:
 1、无需铺设地下液压管道,安装简单,施工成本低。

2、由于没有地下液压管道的铺设,检修时只需要针对出现问题的柱体进行,可将地埋箱体内部组件整体轻松取出,方便维护和检修。

产品特点:
  (1) 应急释放;  (2) 柱体单元和控制系统之间距离无要求。

我公司液压一体升降柱现推出三款产品:标准型、加强型(军用型)和反恐型,下面是标准型参数,如需其它型产品,请致电相关业务人员。

产品技术规格:

型  号




柱体材质

304不锈钢

304不锈钢

304不锈钢

柱体壁厚

6mm±1

10mm±1

15mm±1

升降柱直径

217mm/271(±2)

217mm/271(±2)

217mm/271(±2)

表面处理

 拉丝

 拉丝

 拉丝

地面兰盘

不锈钢

不锈钢

不锈钢

升降高度

600mm(±5)

600mm(±5)

600mm(±5)

升降控制

线控(遥控可选)

线控(遥控可选)

线控(遥控可选)

升/降时间

(1拖3/4)

3-5秒

1.8-2.5秒

1.8-2.5秒

供电方式

380v

380v

380v

应用范围

小区、步行街、公园、风景区、学校、消防通道、广场、停车场等

机关单位、监狱、机场、码头、交通、金融、使馆、石油化工、军队等

国家重要机关、航空航天、石油化工、核电站等

产品价格

产品

型号

规格 (mm)

单位

数量

单价(元)

总价(元)

液压自动一体式升降柱






控制系统






土建




1



税费



合计:









安装调试要求

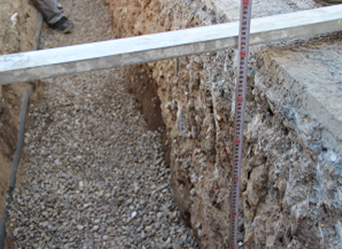

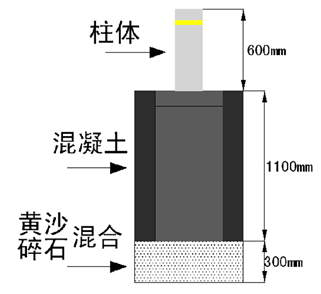

1、挖基础坑洞:

根据产品外形尺寸挖基础坑,基础坑尺寸:

长度:根据现场道路情况确定尺寸;

宽度:800mm;

深度:1400mm(包含300mm的渗水层)。

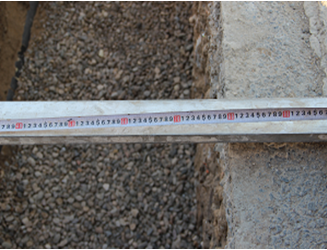

2、做渗水层:

用沙子,碎石子混合后自基坑底部向上垫起做300mm渗水层,渗水层铺平,夯实,防止设备下陷。(如条件具备,可选 10mm以下的碎石子,可不使用沙子。)根据地域的不同情况选择是否做排水。

3、产品找平:

  设备固定安置渗水层上,调整水平度,外筒表面略高于地平面3~5mm。

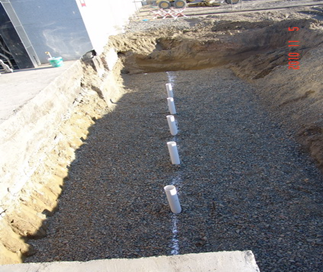

4、预埋线管:

根据外桶表面预留的出线孔的位置预埋穿线管。具体使用应根据客户的需要和配电的不同,在施工前确定。

5、调试:

给设备接通电路,进行上升、下降操作,观察设备上升、下降情况,调整设备升起高度,检查设备有无漏油现象。

6、固定设备、进行浇筑:

将设备放入坑内,回填适量沙土,石子将设备固定好,然后用C30混凝土缓慢且均匀的进行浇筑,直到与设备上表面水平。(注:在浇筑时一定要将柱体固定,防止挪动错位使之倾斜)。

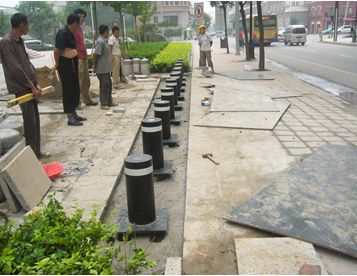

安装须知:

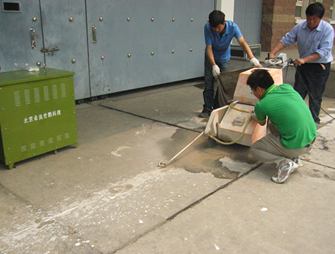

确定开槽位置,进行开槽


做渗水层

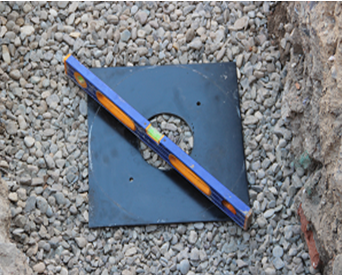

确定每套设备位置,抄平

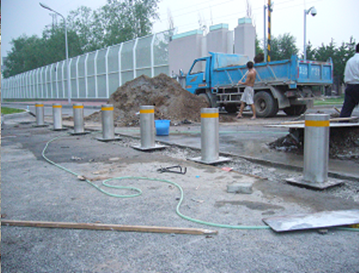

安装设备、联接管线、浇筑混凝土

调试好设备

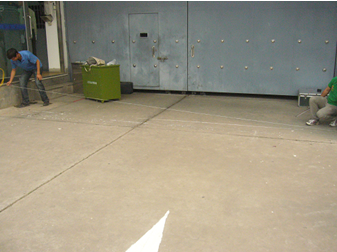

恢复路面设备安装完成









设备操作说明及注意事项

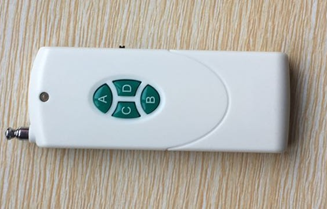

1、无线遥控器控制柱体的升降:

   无线遥控器上有三个按键,分别是上升、下降、停止。使用无线遥控器使设备上升、下降,在动作没有完成期间可以用停止键来实现设备的动作停止。(根据客户的不同需要选装)。




2、配电箱按钮控制柱体的升降:

箱体表面设有上升、下降、停止按钮。使用此按钮可以使设备上升下降,在动作没有完成期间可以用停止键来实现设备的动作停止。(根据客户的不同需要选装)。

 故障现象及处理方法

  1)限位故障:

故障现象

故障分析

处理方法

1)柱体不能上升、下降

       线头松动

1)检查线头是否松动

2)压紧线头螺丝


 2)油路故障:

故障现象

故障分析

处理方法

柱体脉动上升

缺油

加油

柱体下滑1)上升到位后缓慢

           下滑

        2)下降中途停止,

            缓慢下滑



溢流阀故障

1) 对调溢流阀

2) 调节溢流阀或更换阀体内

部顶簧



柱体不升或上升及其缓慢

1)泄压阀故障

2)缺油

1)通电进行上升、下降操作,

冲洗泄压阀

2)加油



3)机械故障:

故障现象

故障分析

处理方法

柱体升不动、上升困难

1) 机械变形,摩擦力大

2) 机械间隙不均,摩擦力大

1)校正机械结构

2)调整机械间隙
